GPS網絡時鐘同步服務器(網絡時鐘產品)的概述

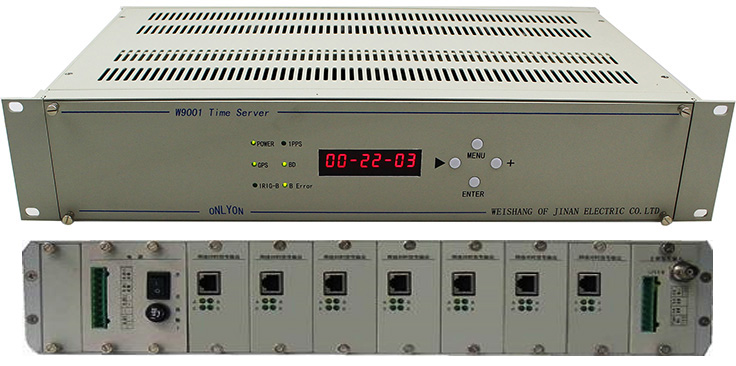

產品名稱：GPS網絡時鐘同步服務器(網絡時鐘產品)的概述 產品型號：W9001 GPS網絡時鐘同步服務器(網絡時鐘產品)的概述專業生產企業山東唯尚電子有限公司,所營GPS網絡時鐘同步服務器(網絡時鐘產品)的概述產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

GPS網絡時鐘同步服務器是由GPS和北斗衛星接收單元、10MHz高穩定晶體振蕩器頻率源、CPLD（可編程邏輯器件）與3個單片機組成的時間單元、顯示與系統管理單元、電源單元、網絡通信單元以及設置與專用校時軟件組成。

時間源可以配置GPS,北斗授時接收器（用戶可選），銣原子鐘或者恒溫晶振（用戶可選），本機不僅具有網絡端口，同時給用戶提供四路RS232C接口，可以滿足不能上網設備的對時需要。

該設備是一種智能化、基于標準NTP/SNTP協議工作的網絡時間服務器。凡是網絡中支持NTP/SNTP協議的設備如計算機、路由器、DVR等都可以與來自本服務器的標準時間源同步。其中配置RJ45網絡端口兩個，基于標準的NTP/SNTP協議，10/100M自適應。

濟南唯尚電子有限公司產品采用表面貼裝技術生產，以高速芯片進行控制，無硬盤和風扇設計，具有精度高、穩定性好、功能強、無積累誤差、不受地域氣候等環境條件限制、性價比高、操作簡單、全自動智能化運行、免維護等特點，適合無人值守。該裝置可以為計算機網絡、計算機應用系統、流程控制管理系統、電子商務系統、網上B2B系統以及數據庫的保存維護等系統提供精密的標準時間信號和時間戳服務。

GPS網絡時鐘同步服務器的功能

1 面板可以顯示：①時、分、秒、年、月、日北京時間。② GPS的定位與狀態信息（經度、緯度、定位有效/無效和當前收到的衛星數）。③ “北斗”（BD）的狀態信息。

2 時鐘裝置接收GPS 與北斗衛星雙冗余時間源，為網絡各節點提供統一的標準時間；具有2個網絡物理上隔離的雙網口網絡授時功能。適用于多種操作系統（WINDOWS/路由器/Linux/Unix/工作站/服務器等）。“北斗”（BD）\GPS時間源自動選擇，優選GPS。即可以自動選擇接收北斗或是接收GPS來同步本地鐘。開機加電默認為接收GPS 同步。

3  內部配置10MHZ高穩定恒溫晶體振蕩器作為頻率源，有守時保持功能。

4 有六個LED指示燈，分別表示：GPS燈—是否收到GPS衛星的工作狀態（正常時，每秒閃爍一次；不正�；蛭炊ㄎ粫r(shí)，熄滅）；LINK燈—網絡鏈接狀態（未聯網時，熄滅；鏈接正常時，常亮；）；NTP燈—網絡模塊內部工作狀態（正常時，亮一秒，滅一秒；不正常時，快速閃爍）；CLK燈—內部頻率源/本地鐘的工作狀態（正常時每秒閃爍一次）。

5  在選擇接收GPS衛星同步時，每分鐘可自動將位置信息（緯度、經度和高程）發送給BD；在選擇接收BD衛星同步時，可自動采用接收GPS衛星時輸入BD的位置信息；如果收不到GPS衛星，也可由后面板上BD專用的RS232接口通過PC兼容機（WINDOWS 環境）輸入接收點的位置信息。

6  支持標準NTP/SNTP協議，10/100M以太網自適應。

7  有多種輸出接口，既適用于網絡環境，又適用于其它外部設備（計算機、服務器、大型時鐘顯示屏等）的校時。輸出接口如下：RJ45網絡接口二路, RS232接口四路，1PPS秒脈沖（TTL電平）一路。

8  支持網絡時間協議：NTP V3，SNTP V2，SNTP V3， SNTP V4，并兼容本服務器配置的專用客戶端校時軟件。

9  時間服務器端設置軟件：專用IP地址及網絡參數設置軟件，確保網絡可靠安全。

10 按鍵操作可查看內部狀態信息和日期、位置等各種工作參數。

11全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來現場網絡改造擴建時增加對時端口提供了方便。

GPS網絡時鐘同步服務器的技術參數

內  容	指  標
GPS特性	1PPS秒脈沖準確度≤100ns 定位精度≤10米 可同時跟蹤12顆GPS衛星，天線射頻靈敏度-166dbw；阻抗50歐； 接收L1波段CA碼，接收頻率1575.42MHZ， GPS天線的饋線長30米
北斗（BD）特性	在輸入正確的接收點3維位置后，1PPS(BD)秒脈沖定時準確度小于100ns,正脈沖上升沿有效，脈寬20ms,TTL接口。 BD天線的饋線長30米
內部頻標	10MHz，準確度：加電15分鐘后1×10－9
1PPS同步脈沖輸出	1PPS，TTL接口，準確度， 小于0.1μS；脈寬200ms；
網絡校時	局域網1-10ms；城域網10-50ms；
網絡時間協議	NTP/SNTP ，ARP，UDP/ Time，Telnet， SNMP，MD5，ICMP，DHCP，TFTP，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇，10/100M以太網自適應。
RS232串行口	輸出的個脈沖相對于1PPS（本地秒）≤0.1ms
環境條件	工作溫度：-40～+55℃（室外天線），-10～+40℃（室內）；存儲溫度：-20～60℃； 相對濕度：95±3％（溫度＋40℃）
可靠性	MTBF≥20000小時；MTTR≤20分鐘；
電     源	交流220V±10%
箱體結構尺寸	標準1U或2U機架式機箱。外形尺寸：（高）44×（寬）435×（深）280

部分客戶：浪潮集團、北京中醫院、淄博市長途汽車站、山東省實驗中學、山東大學遠程教育中心 、南寧機場、南昌火車站、天津地鐵九號線、IBM中國
