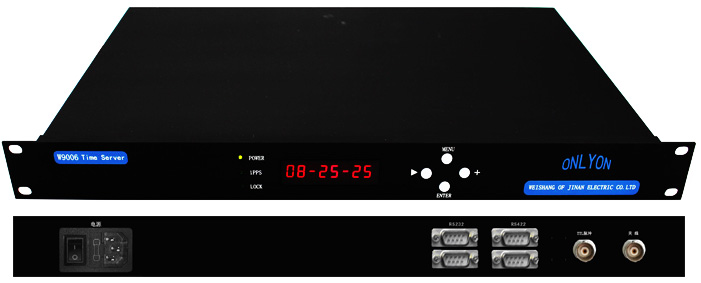

GPS時鐘同步裝置

產品名稱：GPS時鐘同步裝置 產品型號：W9006 GPS時鐘同步裝置專業生產企業山東唯尚電子有限公司,所營GPS時鐘同步裝置產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明



GPS時鐘同步裝置是將GPS（全球衛星定位系統）衛星傳送的協調世界時（UTC）作為定時信號源，產生用來傳遞時間信息的串行時間數據流和多路空接點時標脈沖，向電力系統各種保護和自動化裝置提供高準確度的同步時間信號。

GPS時鐘同步裝置的用途

1.為電網自動化設備如遠動及微機監控系統、微機故障錄波及事件記錄等智能設備提供的時間。

2.用于發電廠電量調度、電網工頻監視、對發電機進行非線性勵磁控制等。

3.用于實時同步相量測量，實時同步電能量數據采集。

4.用于故障測距、負荷控制等。

5.用于鐵路運輸系統、通訊系統等部門。

GPS時鐘同步裝置的特點功能

1.GPS北斗接收、B碼接收自動二選一且優選接收GPS。

2.高穩定恒溫晶體振蕩器（或選銣原子頻標）守時。

3.輸出：IEEE-1344-1995標準B時間碼，B（AC）碼，RS232/422/485串口，1PPS/1PPM，NTP/SNTP網絡對時信號，PTP協議信號 。

4.接收B（DC）碼，自動時延修正到1微秒級。

5.交流直流電源供電自適應，可選配雙電源供電。

6.LCD大字符智能帶背景光液晶屏顯示時間信息和同步信息。

7.多個LED燈指示系統內部的工作狀態。

8.按鍵設置或修改工作參數，查看內部數據，設置的工作參數掉電不丟失。

9.告警功能 :電源告警、B碼丟失告警、GPS北斗丟失告警，均為繼電器空接點信號。

GPS時鐘同步裝置的技術指標

電 源:直流/交流自適應。95～265V交流 ；110～250V直流

GPS衛星特性:可同時跟蹤12顆GPS衛星，接收頻率1575.42MHZ

             數據重現時間：熱啟動≤20秒，冷啟動≤1.5分鐘

             天線射頻靈敏度-166dbw；阻抗50歐

             1PPS秒脈沖定時準確度≤0.2μs；定位精度15米

北斗衛星特性:定時準確度≤0.1μs，首捕時間≤2s，失鎖重捕時間≤1s

             接收頻率2491.75MHZ±4.08MHZ

IRIG－B（DC）時間碼:TTL或RS422接口；B(AC)碼，調制比3:1 , 幅度0～10VP-P可調，典型值7VP-P，阻抗600Ω，平衡輸出(不共地)，B（DC）碼同步準確度小于1μS，B（AC）碼同步準確度小于12μS。

脈沖輸出:TTL電平接口，正脈沖上升沿有效，信號脈沖寬度200ms�？战狱c(diǎn)反壓DC300V,

定時準確度：接收GPS時，小于0.1微秒。接收B（DC）碼時，小于1微秒。

NTP/SNTP網絡授時:局域網：≤ 10 mS；城域網：≤ 50mS。

箱體結構尺寸:標準1U/2U 高，19英寸寬機架安裝。
