電廠變電站時間同步系統

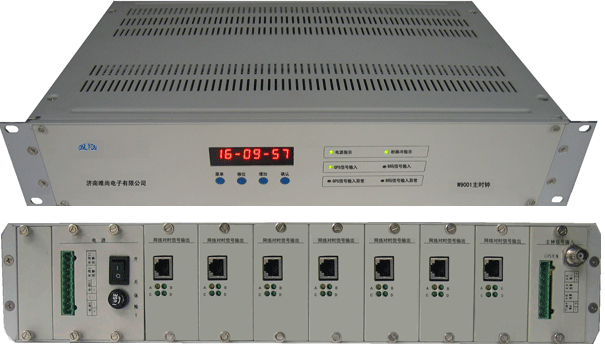

產品名稱：電廠變電站時間同步系統 產品型號：W9001 電廠變電站時間同步系統專業生產企業山東唯尚電子有限公司,所營電廠變電站時間同步系統產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

電廠變電站時間同步系統（GPS授時系統,北斗時間服務器,GPS衛星鐘）技術文檔

     本系統的GPS模塊采用摩托羅拉的M12T。該模塊能同時跟蹤12顆衛星，1PPS定時精度小于20ns。它配有后備電池，在主電源關閉后數據和時間信息將被保留，這時下一次初始定位時間（TTFF）將小于50s。它的冷啟動定位時間(TIFF)小于200s。
     系統硬件設計方面由32位高性能微處理器ARM9負責接收GPS模塊時間、軟件運算和部分串行接口，其它的串行接口和所有的對時脈沖信號均由FPGA輸出，具有靈活性。

電廠變電站時間同步系統的技術特點

高精度的時間同步、信號輸出與守時技術

a) 與外同步時鐘信號同步精度高，同步精度優于±0.2μs；

b) 采用多同步源自適應同步技術，同步精度優于±0.2μs；

c) 時間報文輸出采用了雙CPU并行處理技術，串口報文發送時刻為秒的準時沿，誤差不大于+0.2ms；

d) 脈沖輸出采用脈沖大電流發生電路，使光電隔離空接點能輸出高精度的脈沖信號，誤差不大于3μs；

e) 采用無過沖IRIG-B(AC)碼產生技術，產生高精度的IRIG-B(AC)碼，精度可達5μs；

f) 支持NTP（Network Time Protocol,網絡時間協議）版本4；

g) 采用閉環控制守時技術實現高精度守時時鐘，采用OCXO守時精度可達到0.6μs/min，采用TCXO守時精度可達到4μs/min。



穩定可靠的運行保障機制

a) 機箱經防磁處理，抗干擾能力強；

b) 所有信號輸出口均經過光電隔離，某一路輸出信號短路，不會影響其它輸出信號；

c) 具有自復位能力，在因干擾造成裝置程序出錯時，能自動恢復正常工作；

d) 接收天線采用了防雷設計、信號接收可靠性高，不受電廠/變電站地域條件和環境的限制；

e) 并選用高性能、寬范圍的開關電源，工作穩定可靠。



實現不同對時接口要求的功能模塊化組合設計

a) 采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便。支持將來其它信號基準源(珈俐略衛星信號、上游地面鏈路的DCLS信號、NTP時間基準信號等) 的接入，為將來電廠/變電站改造擴建時增加或更改對時信號接口提供了方便；

b) 裝置可提供多路脈沖信號（1PPS、1PPM、1PPH、事件，空接點、差分、TTL、24V/110V/220V有源）、IRIB-B信號（TTL、422、232、AC）、DCF77信號（有源、無源）、時間報文（RS232、RS422/485）、NTP網絡時間信號，2U裝置輸出可多達80路,4U裝置輸出可多達160路，充分滿足電廠/變電站內不同設備的對時接口要求；

c) 采用2U或4U 19”標準機箱，可單獨組屏，支持光纖或電纜級連輸入和輸出，為將來衛星時間同步信號的擴展提供了方便，便于維護和管理。



充分滿足各類安全要求的多種冗余方式

a) 支持雙GPS熱備和雙IRIG-B熱備且裝備有高精度守時時鐘。母鐘可同時接入GPS和1路IRIG-B碼外同步信號，互為備用；

b) 支持同時接入GPS、北斗、格洛納斯等衛星系統并進行不同系統間的無縫切換，保證了授時系統的安全性及可靠性；

c) 時標信號擴展裝置可同時接入2路IRIG-B碼外同步信號，互為備用；

d) 支持雙電源冗余供電。



友好的人機界面，方便的維護方式

a) 美觀大方的液晶顯示屏，顯示日期和時間及外同步信息，具有電網頻率測量功能；

b) 多種工作狀態指示燈，實時反映裝置的運行狀態，便于運行值班人員的日常巡視；

c) 支持本地和遠程網管，通過WEB方式對設備進行遠程管理，完成對設備的衛星接收狀況、設備工作狀態、參數設置等信息進行管理；

d) 有監視運行狀態的告警接點輸出，包括電源消失告警、外同步信號消失告警、以及裝置自檢異常告警；

e) 裝置運行狀態可通過104規約上傳到調度中心。



接收與輸出模塊可按實際需要組合。



電廠變電站時間同步系統的質量服務：

1．唯尚時鐘同步產品，三年免費質保,終生維護，軟件采取一次購買終身免費升級。

2．現場在線運行設備出現故障，維護人員24小時內到達現場（特殊情況12小時內），維護時間一般不大于30分鐘。
