北斗時鐘同步系統

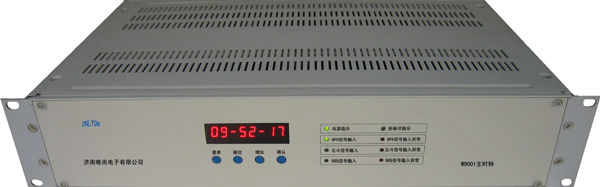

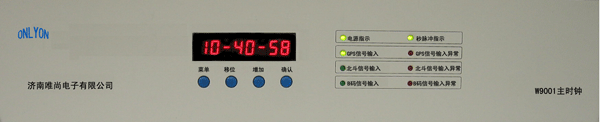

產品名稱：北斗時鐘同步系統 產品型號：W9001 北斗時鐘同步系統專業生產企業山東唯尚電子有限公司,所營北斗時鐘同步系統產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

北斗時鐘同步系統生產商,電話:0531-69950372

建立北斗時鐘同步系統的必要性

建設全網統一的時間同步網 , 固然是解決全電網時間同步問題的好方法。但就能否補償時間信號傳輸時延、如何利用通道資源、如何建設高可靠性高時間精度的時間同步網及其投資代價等方面的綜合性問題 , 目前仍處于 探討階段。

結合我國電網現狀 , 首先建設好電網每個基本單元的電廠 / 變電站內時間同步系統 , 即時間同步子系統是迫切需要解決的 , 這不但對提高電力系統穩定運行極其重要 , 而且也為將來建設全網的時間同步網打下良好的基礎。

北斗時鐘同步系統方案

1 ．系統組屏

1 ） 系統獨立組屏。

2 ） 屏柜內安裝接線端子排，時鐘裝置的輸出信號通過接線端子排與外部信號電纜連接。

3 ） 時鐘裝置的輸出到接線端子排的連接導線采用 0.5mm 2 ～ 1mm 2 的多股軟線。

2 ．系統配置

1 ） 一個發電廠或一個變電站，配置一套時間同步系統，一套時間同步系統可由一面或多面時鐘裝置屏組成。

2 ） 變電站，按每幢建筑（保護小室或控制室）配置一面時鐘裝置屏。

3 ） 發電廠，按每臺發電機組配置一面時鐘裝置屏，升壓站系統按變電站原則配置，另外針對輸煤 PLC 、除灰 PLC 、化水 PLC 、脫硫 PLC 等需要對時信號特別少的小室可選擇從主時鐘屏通過光纖直接接收對時信號的方式。

4 ） 一套時間同步系統可配置一臺主時鐘或兩臺主時鐘（冗余方式）。大型發電廠及 500kV 變電站應采用兩臺主時鐘，兩臺主時鐘以冗余熱備模式工作，提高了系統的可靠性。

3 ．時間同步系統的性能

1 ） 主時鐘 ( 一級時鐘 ) 接收 GPS/ 北斗衛星信號或接收外部 IRIG-B （ DC ）時間基準信號，并向信號擴展箱 ( 從時鐘、二級時鐘 ) 提供 IRIG-B （ DC ）時間基準信號。

2 ） 時間同步系統各時鐘屏內根據需要可配置一臺或多臺信號擴展箱，信號擴展箱提供多路 脈沖信號（1PPS、1PPM、1PPH、事件，空接點、差分、TTL、24V/110V/220V有源、光）、IRIG-B信號（TTL、422、232、AC、光）、DCF77信號（有源、無源）、時間報文（RS232、RS422/485、光）、NTP網絡時間信號，可以滿足 電廠 / 變電站內 不同設備的對時接口要求。 信號擴展箱的數量及輸出信號接口類型根據各小室內對時設備的情況而定。

3 ） 主時鐘的時間信號接收單元能接收 GPS/ 北斗衛星發送的協調世界時（ UTC ）信號作為外部時間基準信號。正常情況下，主時鐘的時間信號接收單元獨立接收 GPS/ 北斗衛星發送的時間基準信號。當某一主時鐘的時間信號接收單元發生故障時，該主時鐘能自動切換到另一臺主時鐘的時間信號接收單元接收到的時間基準信號，實現時間基準信號互為備用。當主時鐘的時間信號接收單元恢復正常后，該主時鐘自動切換回正常工作狀態，切換時間小于 0.5 秒，切換時主時鐘輸出的時間同步信號不會出錯。

4 ） 主時鐘可輸出一路特殊的供主時鐘間互聯的 IRIG-B （ DC ）碼信號，該信號作為互聯主時鐘的“后備”外部時間基準，當主時鐘的“主”外部時間基準故障時，該信號停止輸出。消除當主時鐘互聯時“主”外部時間基準發生故障所引起的工作狀態不確定性。

5 ） 信號擴展箱的時間基準信號輸入包括兩路 IRIG-B （ DC ）輸入。當裝置只接一路 IRIG-B （ DC ）輸入時，該路輸入可以是“ B 碼輸入 1 ” ，也可以是“ B 碼輸入 2 ” 。裝置接入兩路 IRIG-B （ DC ）輸入時，以“ B 碼輸入 1 ” 作為該裝置的“主”外部時間基準，“ B 碼輸入 2 ” 作為“后備”外部時間基準，當“ B 碼輸入 1 ” 異常時，裝置自動切換到“ B 碼輸入 2 ” 接收“后備”外部時間基準信號，當“ B 碼輸入 1 ” 恢復正常時，裝置自動切換回正常工作狀態， 切換時間小于 0.5 秒，切換時裝置輸出的時間同步信號不會出錯。

4 ．北斗時鐘同步系統的組成

時間同步系統通常由主時鐘、若干從時鐘、時間信號傳輸介質組成。根據時間同步系統的配置方式，時間同步系統的結構有多種形式，主要分為三種： 基本式、主從式、主備式。

濟南唯尚生產北斗時鐘同步系統,精度高、免維護,三年質保。
