電廠/變電站GPS時鐘系統

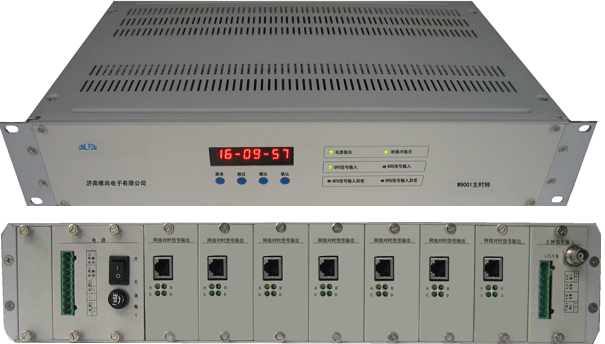

產品名稱：電廠/變電站GPS時鐘系統 產品型號：W9001 電廠/變電站GPS時鐘系統專業生產企業山東唯尚電子有限公司,所營電廠/變電站GPS時鐘系統產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

電廠/變電站GPS時鐘系統技術參數

GPS/北斗接收天線：

GPS接收天線

阻抗：50Ω；

天線靈敏度：≤-163dBW；

工作溫度：-45℃～+85℃；

貯存溫度：-50℃～+90℃；

濕度：，結露；

體積：φ96mm×126mm。

北斗接收天線

阻抗：50Ω；

增益：40dB±2dB；

噪聲系數：1.5dB ；

右旋圓極化，波束寬度：10^o～75^o；

工作溫度：-45℃～+85℃；

貯存溫度：-50℃～+90℃；

濕度：，結露；

體積：φ103mm×110mm。

5.2.2GPS/北斗信號接收器

電廠/變電站GPS時鐘系統接收器指標：

GPS接收器

接收頻率：1575.42MHz（L1信號）。

接收靈敏度：捕獲〈-160dBW，跟蹤〈-163dBW。

同時跟蹤：正常狀態下可同時跟蹤8～12顆GPS衛星；

          裝置冷啟動時不小于4顆衛星；

           裝置熱啟動時不小于1顆衛星。

捕獲時間：裝置冷啟動時，〈5min；裝置熱啟動時，〈1min。

內部電池：電池類型：鋰電池；

          電池壽命：≮25000h。

北斗接收器

接收機通道：6；

接收機靈敏度：-157.6dBW；

冷啟動首捕時間：≤2秒；

失鎖重捕時間：≤1 秒；

自動定位時間：2分鐘(快速定位功能可達到優于20秒) ；

自動授時時間：2分鐘；

定位精度：優于100 m(1σ)(輸入高程誤差10m) ；

授時1PPS精度：優于100nS(靜態，初始化位置信息，1σ)。

電廠/變電站GPS時鐘系統主機性能：

時間保持單元守時精度：時間保持單元晶體振蕩器選用OCXO，守時精度優于7*10^-9(0.42μS/min)。

功耗：≤15W。

絕緣電阻：≮20MΩ。

平均無故障間隔時間(MTBF)≥70000小時；平均維修時間（MTTR）≤30分，使用壽命≥20年。正常使用條件下無需維護。

輸出時間與協調世界時（UTC）時間同步準確度：≤0.1μS。

GPS/北斗信號作為外部時間基準時，時間同步信號技術指標：

1PPS信號：(TTL)準時沿：              下降沿，下降時間≤10nS；

                                     下降沿的時間準確度≤0.1μS；

                               脈沖寬度：200mS；

IRIG-B（TTL/422）

準時上升沿的時間準確度≤0.1μS。

時間報文：

串行數據通道接口RS-232/RS-422/485:

    信息格式、波特率見后述“6.3.3 串口信號輸出卡”說明。

    報文發送時間方式：每秒輸出、每分輸出一次（幀）或應答方式輸出可選（出廠時按訂貨技術協議要求設置，缺省為每秒輸出一次）。

準確度：≤0.2mS。（如需更高精度要求，可做到10μS，訂貨時須說明。）

NTP協議時間

支持協議：NTP，SNTP，ARP,UDP,TCP,Telent,ICMP,SNMP,DHCP和TFTP；

網絡接口：10/100M自適應以太網接口，RJ－45；

吞吐量：滿足每秒2400次時間請求；

授時記錄：保存新300條；

濟南唯尚生產電廠/變電站GPS時鐘系統、GPS北斗雙星衛星同步時鐘、北斗GPS冗余時鐘同步系統、北斗GPS冗余時間同步系統、北斗GPS冗余時鐘服務器，我公司設備已廣泛應用于金融、通信、電力、交通、廣電、安防、水利、石化、冶金、國防、醫療、教育、政府機關、IT等領域，產品正在國內外各行業近萬個現場穩定運行，品質保證！
