時間同步系統！

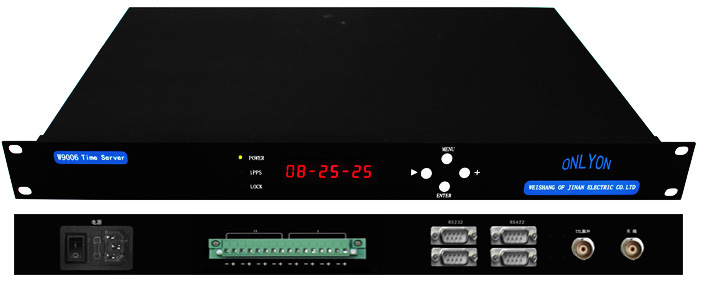

產品名稱：時間同步系統！ 產品型號：W9006 時間同步系統！專業生產企業山東唯尚電子有限公司,所營時間同步系統！產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明



電力系統運行管理系統包括以調度自動化系統為中心的主站系統，以電廠監控（包括發電廠、變電站、開關站等）為主的子站系統。濟南唯尚電子有限公司時間同步系統采用主站授時系統和子站授時系統架構。主站授時系統由省級主站授時系統和地縣級主站授時系統組成，子站授時系統由各發電廠、變電站和開關站授時系統等組成。

時間同步系統采用衛星主時鐘和擴展時鐘的電力授時方案，以北斗或GPS衛星高精度授時為主、IRIG-B時間基準信號為輔。主時鐘可采用北斗、GPS或北斗GPS作為衛星基準源，確保了系統的高精度、安全性和可靠性；采用高穩晶體鐘、銣鐘等多種守時守時方式，保證了輸出時間按基準信號的穩定性和準確性。

裝置采用插卡式設計，接口豐富，輸出數量可以任意擴展，提供脈沖、IRIG-B碼、串口授時、網絡授時、光纖授時和周波測量接口，滿足電力設備及系統守時的需要，系統具有較好的擴展性和兼容性，為電力能量管理系統、MIS、SIS、調度自動化、變電站和電廠提供統一的時間同步授時的解決方案。

時間同步系統的主要特點

1. 采用北斗/GPS雙系統互為備用設計，可靠性高；

2. 通過網絡互聯保證全網時間一致；

3．時間精度高，達30nS。

4．支持單GPS、單北斗、雙GPS、雙北斗、 GPS/北斗雙系統衛星接收機配置。

5. 主時鐘通過B碼互鎖，保證系統可靠運行；

6. 主時鐘與擴展時鐘光纖連接，保證遠距離傳輸?shù)目煽啃裕?span>

7. 主時鐘與擴展時鐘采用同一產品，保證系統時間一致性；

8. 擴展時鐘采用兩路B碼輸入互備，可靠性高；

9．裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便。為將來其它信號基準源(珈俐略衛星信號、上游地面鏈路的DCLS信號、PTP、NTP時間基準信號等) 的接入提供了方便，為今后建設三網合一的數字同步網打下基礎。同時為將來現場改造擴建時增加或更改對時信號接口提供了方便。

10. 輸出1PPS/1PPM/1PPH/PPX、IRIG-B碼、DCF77碼，串行報文等，滿足多種應用；

11. 時鐘具有鐘控算法，有優良的守時性能；

時間同步系統的參數：

1．電源：220V/110V交、直流自適應,雙電源冗余；

2．時間源：GPS、北斗、CDMA、IRIG-B、恒溫晶振OCXO、原子鐘可選；

3．GPS接收頻率：1575.42MHz,接收靈敏度：捕獲〈-160dBW，跟蹤〈-163dBW。捕獲時間：裝置冷啟動時，〈5min；裝置熱啟動時，〈1min。正常狀態下可同時跟蹤8～12顆GPS衛星；裝置冷啟動時不小于4顆衛星；裝置熱啟動時不小于1顆衛星。內部電池：電池類型：鋰電池；電池壽命：≮25000h。

4．平均無故障間隔時間(MTBF)≥150000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于20年。正常使用條件下無須維護。

5．北斗接收器：通道：6；接收機靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。

6．時間保持單元守時精度：時間保持單元晶體振蕩器選用OCXO，守時精度優于7*10-9(0.42μS/min)。

7．授時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms；

時間同步系統的典型案例：

金山石化、首鋼集團、上海電力、寧海電廠、許昌人防、上海虹橋機場、上海市公安局、Areva、Honeywell、老撾電力項目、烏茲別克斯坦石油項目、安監總局、浙江電力、世博園、無錫市監獄、ABB、上海銀聯、滬寧高速、蘇州交警大隊、寧波數字電視、南京大校場機場、中科院、閔行電廠、南瑞、Siemens、Schneider、公安部、江蘇省公安廳、天津廣電、安信數字證書認證。
